急性心筋梗塞

※画像をクリックすると大きな画像が表示されます

急性心筋梗塞の波形と特徴

急性心筋梗塞 - 右冠動脈閉塞の波形と特徴
  • Ⅲ誘導(Ⅱ、aVFでも)でST上昇をみとめます(1mm以上の上昇を有意)
  • 異常Q波の出現が見られます
  • 右冠動脈閉塞では徐脈を伴うことがあります

実際の心電図ではこのような波形を示します。

急性心筋梗塞の実波形

心電図の経時的特徴

急性心筋梗塞 - 心電図の経時的特徴
  1. 心筋梗塞発症直後はT波の増高をみとめます(hyper-acute Tという)
  2. ST上昇が見られます(1mm以上を有意)
  3. 異常Q波が出現します
  4. T波は院転化し、冠性T波となります
  5. T波は徐々に正常(陽性)に戻ります

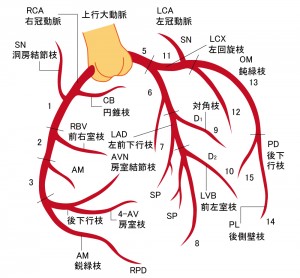

冠動脈平面図

急性心筋梗塞 - 冠動脈平面図
