心室期外収縮

※画像をクリックすると大きな画像が表示されます

心室期外収縮の波形と特徴

心室期外収縮 - 波形と特徴
  • リズムは不整です。
  • QRS波の前にP波がなく、P波はQRS波とT波に重なっているケースが多く見られます。
  • QRS波は幅が広く、0.12秒以上
  • T波はQRS波と反対の向きを示します。

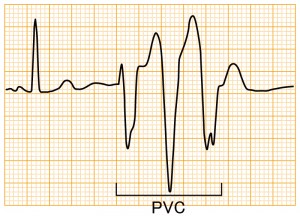

PVC3連発の波形と特徴

心室期外収縮 - PVC3連発の波形と特徴
心室期外収縮 - PVC3連発の波形と特徴
  • 幅の広いQRS波が、3回続けて出現します。
  • QRS波の前にP波が見られません

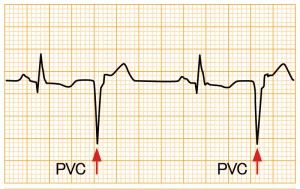

PVC2段脈の波形と特徴

心室期外収縮 - PVC2段脈の波形と特徴
心室期外収縮 - PVC2段脈の波形と特徴
  • 正常なQRS波と幅の広いQRS波が交互に出現します
  • 幅の広いQRS波の前に、P波が見られません

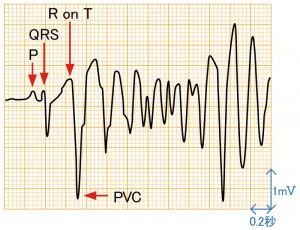

R on Tの波形と特徴

心室期外収縮 - R on Tの波形と特徴
心室期外収縮 - R on Tの波形と特徴
  • PVCのQRS波が先行収縮のT波に重なります

実際の心電図ではこのような波形を示します。

心室期外収縮の実波形

ラウン(Lown)分類

等級(Grade) 心室期外収縮の分類
0 心室期外収縮なし
1 散発する単一の心室期外収縮
2 頻発する心室期外収縮(毎分1個あるいは毎時30個以上)
3 多形性心室期外収縮
4a 連発生心室期外収縮(2連発)
4b 連発生心室期外収縮(3連発以上)
5 早期性心室期外収縮(R on T)
